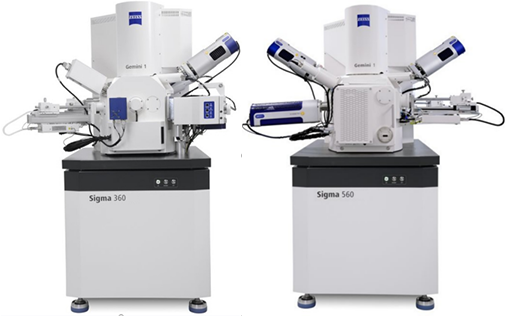

為滿足新能源,新材料,電子半導體和集成電路,深海,太空,生命科學,考古等熱門領域的高分辨率成像和全面分析的需求,蔡司全新推出的場發射掃描電鏡Sigma 360和Sigma 560,傳承GEMINI電子鏡筒的優良性能,將會是材料研究、生命科學和工業檢測等領域的 “全能多面手”。蔡司致力于和用戶一起攜手共進,推動科學發展與行業進步。
高分辨
GEMINI電子光學技術再度升級,分辨率進一步提升,低電壓效果更加優秀,讓您的高分辨成像工作更加得心應手。
全分析

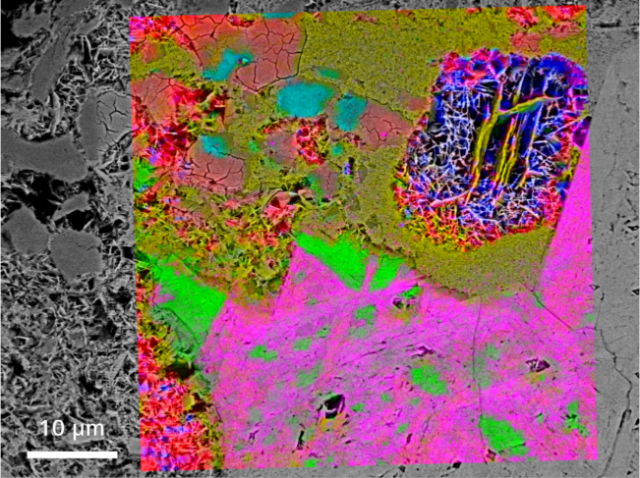

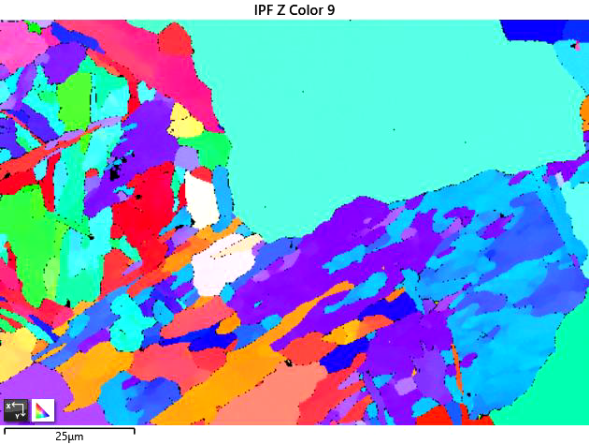

可配置多種分析手段,獲取樣品全面信息。全新NanoVP Lite保證低真空EDS分析精度電子通道襯度成像(ECCI)分析樣品內部缺陷,無漏磁物鏡搭配EBSD,實現高精度晶體取向分析,Raman-SEM聯用系統,輕松實現高精度原位拉曼分析
多擴展

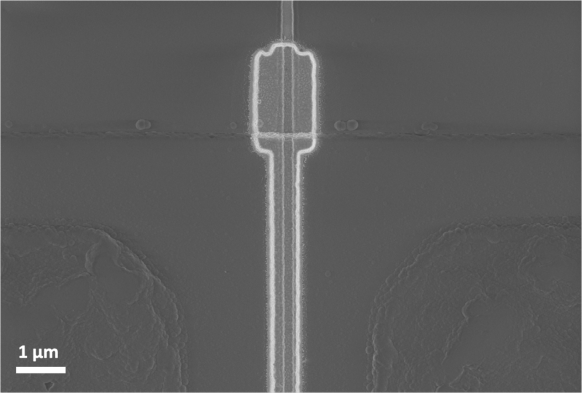

超強的擴展兼容性,為您拓展電鏡應用新維度。它可以是您的全自動原位實驗平臺,可以是您的冷凍傳輸分析系統,也可以是您的高精度電子束直寫(EBL)平臺,還可以是您的原位電化學分析工作站,等等。
強智能

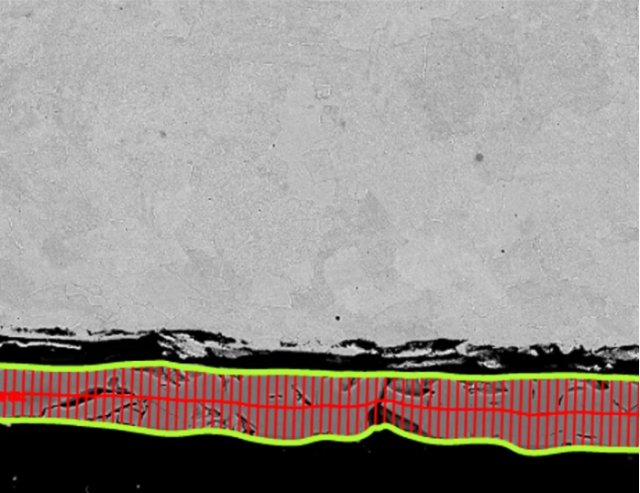

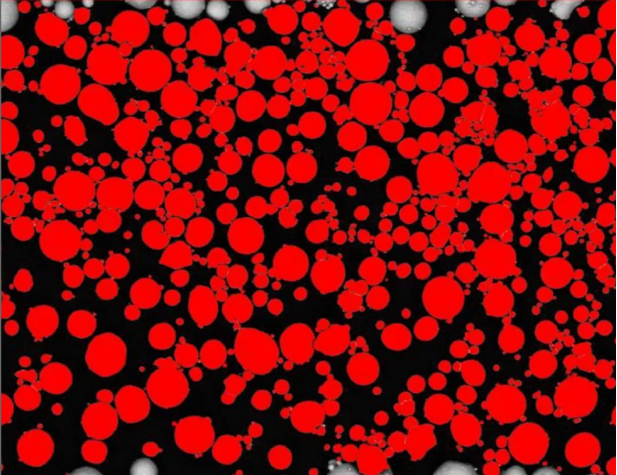

智能軟件不能少,帶您解鎖掃描電鏡新玩法。SmartSEM Touch定制軟件為您帶來觸屏式、流程化的拍攝與自動拼圖體驗,操作高效又安全;ZEN軟件讓圖像處理等量化分析工作更加自動、智能;Connect模塊可輕松實現光電關聯,一站式解決您的定位難題。
廣應用
廣泛的應用適用性,無論是材料科學研究、工業檢測,還是生命科學領域;無論是金屬、聚合物,還是陶瓷、礦石;無論是不導電樣品、電子束敏感樣品,還是磁性樣品;無論是半導體材料、鋰電池材料,還是生物樣品,它行行全覆蓋,樣樣都拿手。

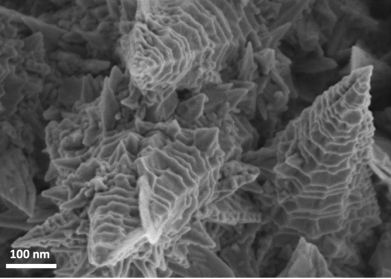

磁性材料

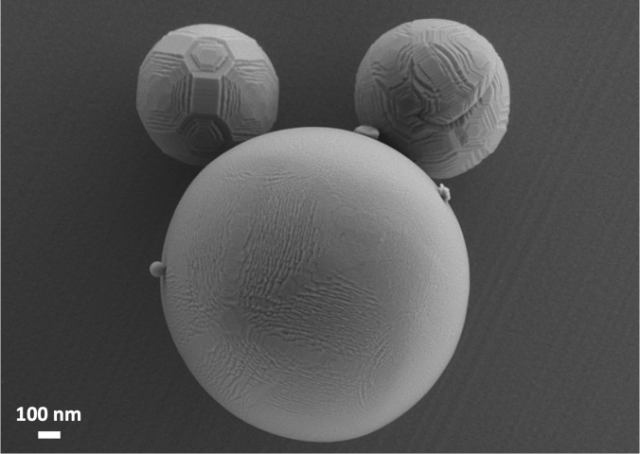

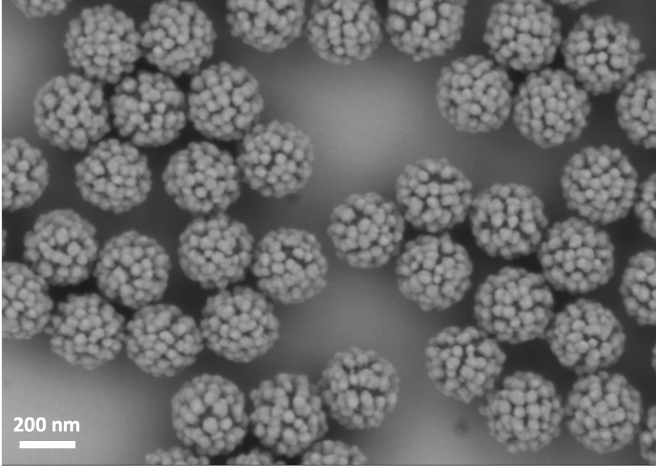

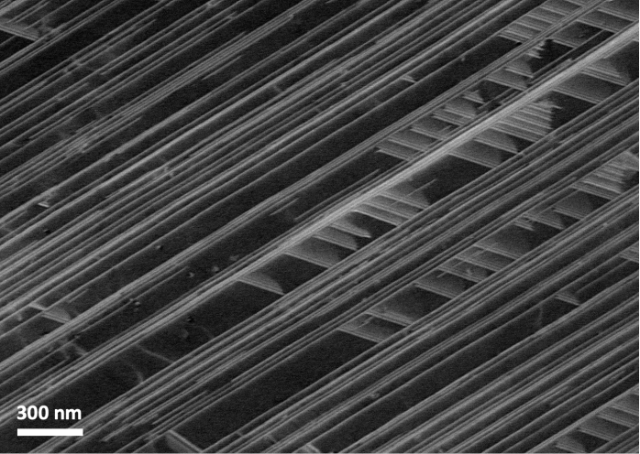

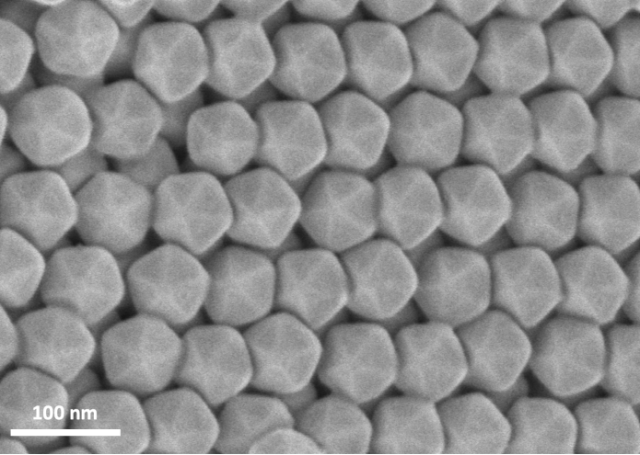

納米材料

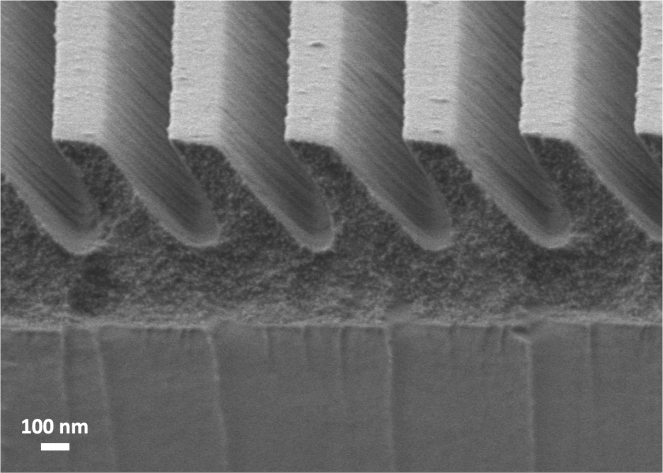

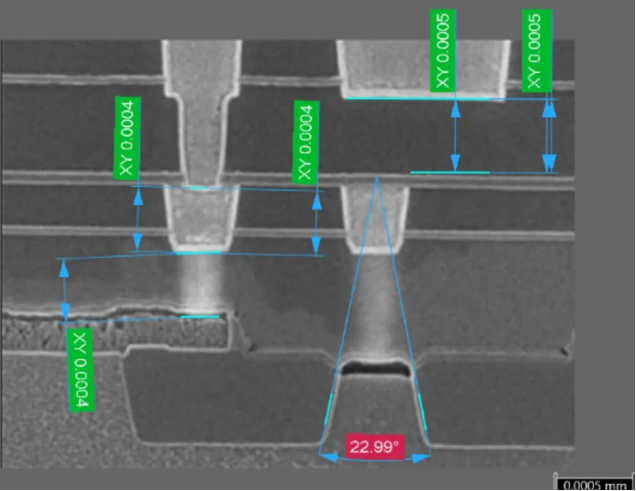

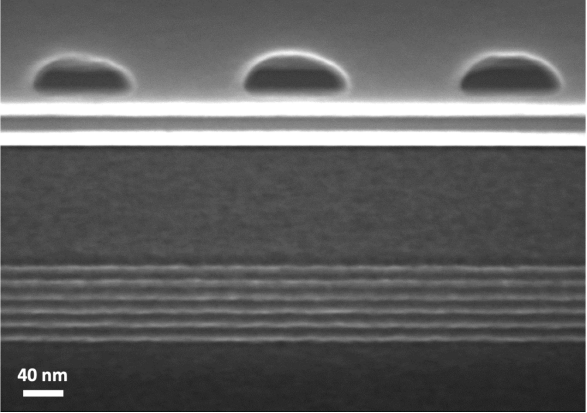

半導體材料

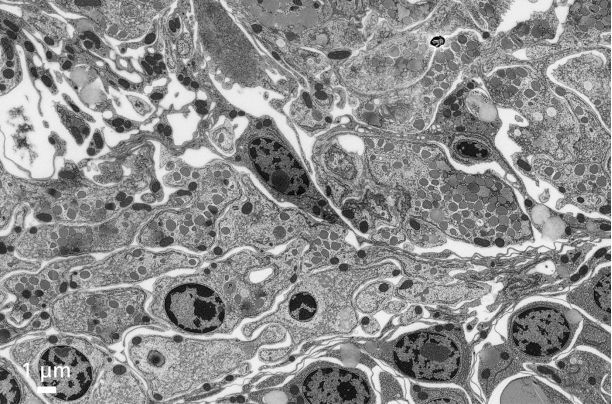

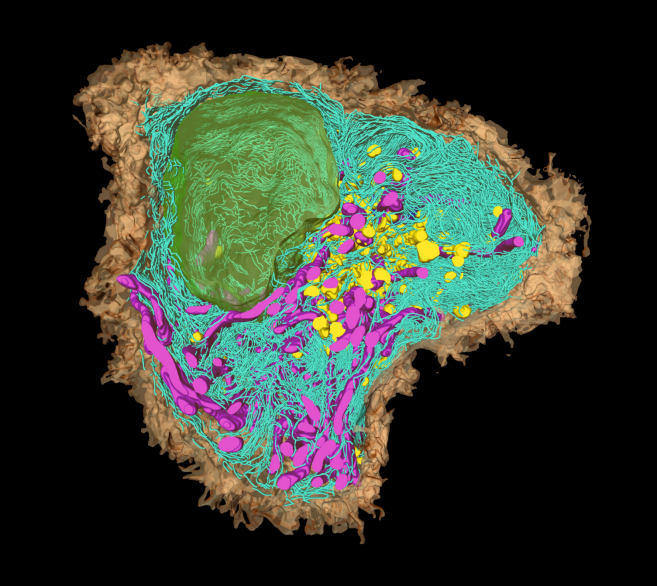

生命科學
